Автор:
Решил поэкспериментировать со старенькой медогонкой, приобретенной еще в конце 60-х годов. Поначалу на ручку надел шкив Ø 260 мм, а снизу приспособил трехфазный электродвигатель. Торец вала оснастил шкивом Ø 50 мм в виде рюмки.
Опосля откачки меда вручную, чтоб осушить рамки, запускал движок, за ранее раскрутив ручкой. Хоть эта система и грохотала, но весьма уж отлично обсушивала соты. Через некое время сломались крепления в виде уголков, установленные на кассетах из угла в угол и в центре по горизонтали.
Потом червем срезало зубья на металлической шестеренке редуктора, из-за того что его недостаточно раскрутили ручкой. Опосля поломки откачивали мед лишь вручную с ассистентами. В сотохранилище соты уносили влажные и томные. С 2-ух двенадцатирамочных корпусов на рамку 435х300 мм получал наименее 4 ведер меда.

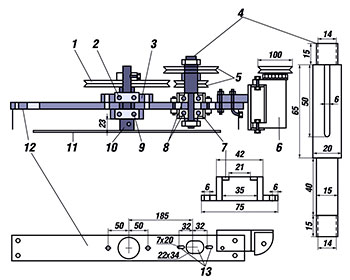

Используя подшипники 180502 и 6202 закрытого типа, установил на ось ротора медогонки шкив 1 Ø 260 мм (рис.). Бобышку 10 кассетодержателя 11 отпилил в центре отверстия, ниже просверлил очередное. Выточил ось медогонки до Ø 15 мм, а ту, что вставляется в бобышку, — Ø 14 мм. Для закрепления верхнего подшипника 2 в железной пластинке 3 шириной 10 мм просверлил отверстия для него и 2-ух болтов. На нижний подшипник 9 надел кольцо и приварил к поперечной пластинке 12 медогонки. Бобышку приварил к кассетодержателю.
Меж ротором медогонки и движком установил промежный вал 4 с 2-мя шкивами 5 (поперечник нижнего 80 мм, верхнего – 150 мм), используя два подшипника 8 180502. Два корпуса 7 для их сделал из трубы, шайб и железной пластинки шириной 5 мм, размером 75х65 мм, оставив зазор 0,4 мм, чтоб при установке втулки меж подшипниками не зажать их.
В поперечной пластинке медогонки сделал продольные отверстия 13 для натяжения ремня (длина окружности 940 мм) меж ротором и нижним шкивом промежного вала. Натяжение ремня (длина окружности 900 мм) от верхнего шкива промежного вала делается генератором от машинки ГАЗ-51, переоборудованным в движок 6. (Медогонка с схожим движком описана в ж-ле «Пчеловодство» № 6, 2006). Для этого перемкнул на корпусе выводы «шунт» и «якорь» и подвел от источника тока «+», а на корпус «–». Использую ремни от генератора.
Для питания электродвигателя можно употреблять аккумулятор, но лучше подключиться к сети переменного тока через трансформатор с выпрямителем. Зависимо от силы тока шкив электродвигателя вращается со скоростью от 480 до 750 о/мин. (В данной нам конструкции можно использовать электродвигатели, выдающие 3000 о/мин.)
На выпрямителе установлен реостат с шестью положениями: в первом ротор вращается со скоростью 100–110 о/мин, в 3-ем — 130–140 о/мин, а в шестом — 160–170 о/мин. Опосля полуночи, когда лампочки светят в особенности ярко, медогонка разгоняется до 200 оборотов, и соты стают приметно легче.
Шкивы можно употреблять различные, зависимо от скорости вращения мотора и собственных ресурсов. Во сколько раз увеличиваешь поперечник следующего от мотора шкива, во столько уменьшаются обороты.
Кассеты укрепил горизонтальными электродами Ø 3 мм. Два года медогонка отработала без поломок, получил на ней наиболее 4 т меда. Стал откачивать до 5 ведер с 2-ух корпусов. Опосля того как подтянул гайки и добавил смазку в подшипники, медогонка готова к предстоящей эксплуатации.
М.С.ШАРИН
Пензенская обл.
